Классификация средств механизации доставки и раздачи кормов

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

Кормораздающие механизмы должны отвечать следующим основным требованиям: обеспечивать равномерность и точность раздачи кормов, его дозирование; не допускать загрязнения корма; исключить травмирование животных.

Отклонение дозы от нормы выдачи на одну голову для стебельных кормов допускается в пределах ±15%, а концентрированных — ±5%. Невозвратимые потери корма не допускаются, а возвратимые потери не должны превышать 1%. Продолжительность раздачи корма в одном помещении не более 20—30 мин. Все механизированные средства доставки и раздачи кормов делятся на мобильные и стационарные.

В соответствии с действующими зоотехническими требованиями продолжительность процесса раздачи кормов животным в одном помещении не должна превышать 20-30 мин. Точность дозирования, т. е. отклонение величины выданной порции корма от заданной на одну голову дозы, должна находиться для стебельчатых кормов в диапазоне ±15%, а для концентрированных кормов — в диапазоне ±5%. Возвратимые потери корма не должны превышать 1%, невозвратимые потери не допускаются.

Можно выделить четыре способа доставки и раздачи кормов:

1) мобильными машинами, самоходными или агрегатируемыми с трактором;

2) стационарными установками, т. е. системой транспортеров различных типов;

3) комбинированным способом, когда доставка кормов к помещению для животных производится мобильными машинами, а распределение по фронту кормления — стационарными установками;

4) передвижными техническими средствами, т. е. машинами с ограниченной степенью свободы перемещения.

При наиболее распространенной в настоящее время павильонной застройке ферм и отсутствии механизированных кормохранилищ самым простым, надежным и эффективным способом является доставка и раздача кормов мобильными кормораздатчиками. Благодаря высокой надежности выполнения технологического процесса, которую обеспечивает использование этих машин (за счет резервирования), они находят широкое применение в хозяйствах. Достоинство этого способа состоит также в том, что процесс доставки и раздачи осуществляется без промежуточных перевалок кормов, так как мобильный кормораздатчик является одновременно и транспортным средством, и средством распределения корма по фронту кормления. Однако это влечет за собой и основные недостатки, связанные с необходимостью широких сквозных проездов агрегата через животноводческие помещения. Увеличивается стоимость зданий, в зимних условиях возможны сквозняки и переохлаждение помещений. Поэтому применение мобильных кормораздатчиков в районах с суровыми и длительными зимами нежелательно. К недостаткам способа доставки и раздачи кормов мобильными машинами следует отнести также сложность автоматизации процесса.

Стационарные установки в противоположность мобильным машинам легче поддаются автоматизации. Они могут размещаться непосредственно в кормушках или над ними, вследствие чего площадь помещений используется более рационально, чем при применении мобильных машин. Отпадает необходимость открывания ворот для въезда кормораздатчика в помещения, что способствует снижению теплопотерь и поддержанию постоянства параметров микроклимата. Однако технологические линии с использованием стационарных установок обычно состоят из цепочки последовательно расположенных транспортеров. Это резко снижает надежность технологического процесса, поскольку выход из строя одного из звеньев влечет за собой остановку всей линии, а их резервирование в условиях фермы практически невозможно. Низкая надежность — главный недостаток способа доставки и раздачи кормов стационарными установками, вследствие чего они используются значительно реже, чем мобильные кормораздатчики.

Примером использования такого способа может служить система транспортирования и раздачи кормов на комплексах по откорму 10 тыс. голов молодняка крупного рогатого скота, построенных по типовым проектам 819-215 и 801-376 Гипрониисельхоза в ряде хозяйств России и стран СНГ, в частности, в ЗАО «Воронежское» Владимирской области и СПК «Остромечево» Брестской области Беларуси. Комплект оборудования для приготовления и раздачи кормов молодняку на этих комплексах состоит из двух линий, работающих параллельно. В каждую линию входят три участка. Первый участок включает в себя оборудование для приема, хранения и подачи комбикорма. Второй участок служит для приема и подачи силоса в ротационный питатель. Третий участок линии обеспечивает пневматическую транспортировку кормосмеси в здания для молодняка и подачу ее в механизированные кормушки. Каждая линия обслуживает 3600 голов молодняка и включает в себя три питателя-дозатора силоса, четыре бункера комбикорма емкостью 60 м3 каждый, воздуходувку с двигателем 100 кВт, ротационный питатель, десятипозиционный распределитель, 10 двухпозиционных распределителей, 20 циклонов и 20 цепочно-скребковых кормораздатчиков внутри кормушек. Проектная установленная мощность электродвигателей всей системы составляет 527 кВт.

Комбинированный способ является компромиссным, но в ряде случаев достаточно эффективным решением. Главные достоинства его состоят в том, что, как и в предыдущем случае, кормораздаточные транспортеры могут размещаться в кормушках или над ними и исключается проезд крупногабаритных мобильных машин сквозь животноводческие помещения. Обычно приемные бункеры транспортеров выводят в пристроенные к помещениям тамбуры, где и производится загрузка кормов, доставленных мобильными кормораздатчиками. В связи с этим микроклимат в помещениях для животных не нарушается.

Недостатки комбинированного способа состоят в необходимости иметь кроме мобильных кормораздатчиков еще и стационарные транспортеры, что увеличивает затраты на приобретение и обслуживание машин. Поскольку стационарные транспортеры не могут быть абсолютно надежными, а резервировать их в животноводческом помещении невозможно, снижается надежность технологического процесса кормления скота. Поэтому комбинированный способ доставки и раздачи кормов применяют в тех случаях, когда конструкция, размеры, например высота или планировка помещений, не позволяют использовать для этого мобильные машины.

Применение четвертого способа доставки и раздачи кормов можно проиллюстрировать на примере замены описанной выше громоздкой, энергоемкой и ненадежной стационарной системы передвижными техническими средствами.

На крупных животноводческих фермах, какими являются комплексы по откорму молодняка на 10 тыс. голов, производственные помещения связаны между собой специальной технологической галереей. Такое планировочное решение существенно снижает требования к маневренности машин. В одноэтажных блоках машине достаточно иметь всего две степени свободы: возможность двигаться вдоль технологической галереи и в перпендикулярном по отношению к ней направлении, т. е. параллельно осям прямоугольных координат. В этих условиях наиболее эффективны координатные машины, объединяющие достоинства как стационарных, так и мобильных машин, исключая одновременно их недостатки.

К мобильным относятся тракторные и автомобильные раздатчики — эффективные средства транспортировки и раздачи кормов. Высокая мобильность, универсальность, надежность, простота применения — вот основные факторы, обеспечивающие их широкое применение. Достоинство мобильных кормораздатчиков — совмещение доставки кормов с поля или кормоцеха с транспортировкой вдоль фронта кормления и раздачей их по кормушкам. Эти машины можно использовать и при заготовке кормов в качестве саморазгружающихся транспортных средств.

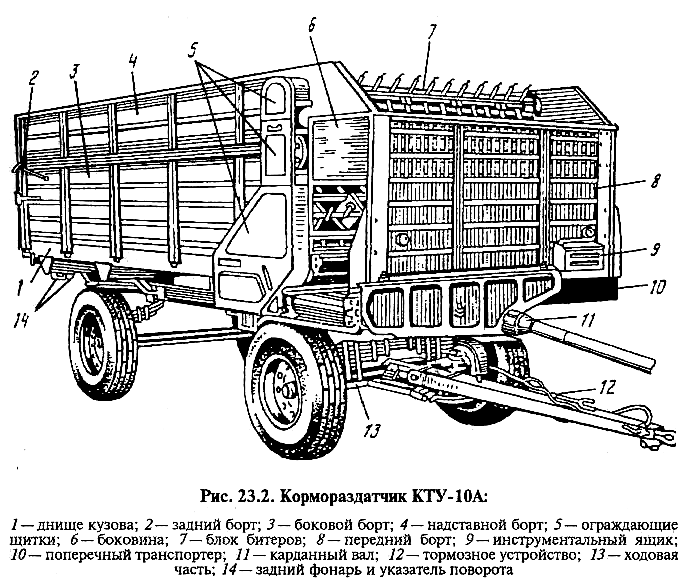

Мобильные кормораздатчики. Универсальный кормораздатчик КТУ-10А предназначен для перевозки и раздачи в кормушку измельченных зеленых кормов, сена, силоса, сенажа, корнеплодов или смесей этих кормов с другими сыпучими кормами. Кормораздатчик может использоваться при раздаче кормов стационарными кормораздатчиками, в этом случае на нем корм подвозят из кормоцеха или хранилища и дозированно выдают на транспортер. КТУ-10А используют также для раздачи кормов на выгульных площадках и в летних лагерях. Грузоподъемность машины — 3500 кг, агрегатируется с трактором «Беларусь» любой модификации.

Малогабаритный раздатчик кормов РММ-5,0. Назначение аналогично КТУ-10. Габариты машины позволяют использовать ее в помещениях с узкими кормовыми проходами. Грузоподъемность — 1750 кг, агрегатируется с тракторами «Беларусь», Т-25 и ДТ-20.

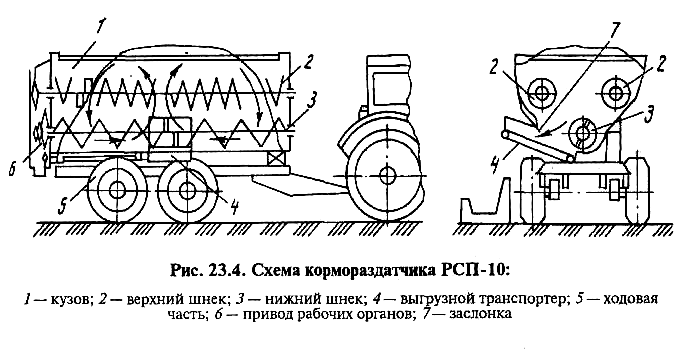

Раздатчик-смеситель кормов прицепной РСП-10. Предназначен для приема различных компонентов рациона (концентратов, макро — и микродобавок, измельченных сена, сенажа, силоса, гранул и других компонентов), смешивания, транспортировки и равномерной раздачи полученной кормосмеси в животноводческих помещениях с шириной кормового прохода не менее 2,2 м и высотой кормушки не более 75 см, а также на выгульных — кормовых и откормочных площадках вне помещений. Грузоподъемность — 4000 кг, агрегатируется с трактором МТЗ-80/82.

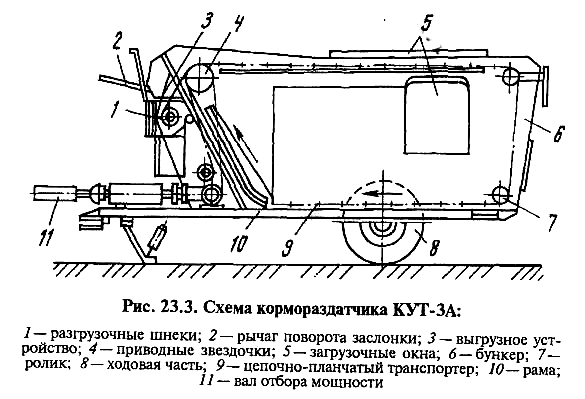

Раздатчик кормов КУТ-3,0А агрегатируется с трактором типа «Беларусь». Используется для раздачи концентрированных кормов, измельченных зеленой массы, корнеклубнеплодов и комбинированных смесей на фермах крупного рогатого скота, свиней, овец и птиц в летних лагерях. Конструкция раздатчика позволяет применять его как смеситель кормов и различных добавок, а затем как и раздатчик их. Вместимость бункера — 3 м3, грузоподъемность — 3 т.

Раздатчик кормов КРС-1,0 раздает сухие и полужидкие корма на свиноводческих, а также откормочных фермах крупного рогатого скота.

Автомобильный раздатчик-смеситель кормов АРС-10 смонтирован на шасси ЗИЛ-131. Применяется на откормочных площадках крупного рогатого скота на 5, 10, 20 тыс. мест, а также на молочных комплексах, где ширина кормового прохода не менее 3 м. Раздатчики АРС-10 и РСП-10 различаются лишь устройством ходовой части и привода рабочих органов.

Стационарные кормораздатчики. Кормораздатчик ТВК-80Б предназначен для раздачи всех видов кормов, кроме жидких. Рабочим органом, транспортирующим корм, является цепочно-планчатый транспортер. Тяговые усилия на него передаются от приводной станции с помощью цепи. Цепочно-ленточный конвейер состоит из двух ветвей одинаковой длины, одна из которых является несущей, ее ширина 500 мм, другая — холостая, представляющая собой цепь.

Поступающий в приемный бункер раздатчика корм перемещается лентой вдоль всего кормового желоба, после чего цепь с лентой автоматически останавливается. При этом под действием упора, установленного на одном из кронштейнов цепи, срабатывает конечный выключатель. По окончании кормления кормовой желоб очищается за счет движения ленты в обратном направлении.

Главное преимущество транспортеров-раздатчиков заключается в возможности электрификации и полной автоматизации процесса транспортировки и раздачи кормов. Если кормоцех и коровник сблокированы, то подача кормов такими раздатчиками наиболее эффективна: нет перегрузочных операций, загазованности помещения, обеспечивается оптимальный микроклимат.

Кормораздатчики ленточные внутри кормушек для одностороннего (КЛО-75) и двухстороннего (КЛК-75) подхода животных предназначены для раздачи крупному рогатому скоту силоса, сенажа, измельченной травы, резаных корнеплодов или кормовых смесей. Рабочий орган раздатчика — стальная конвейерная лента повышенной долговечности. В исходном положении она намотана на барабан приводной станции, размещенной у места подачи корма в раздатчик. В процессе раздачи корма лента скатывается с барабана с помощью троса, наматываемого на другой барабан, и вместе с кормом перемещается вдоль кормушки. По окончании кормления лента снова перематывается на барабан. При этом остатки корма на ленте сбрасываются с нее плужниковым сбрасывателем.

Кормораздатчик ленточный КЛК-75 по конструкции аналогичен раздатчику КЛО-75 и отличается от него лишь вдвое большей шириной ленты, что позволяет раздавать корм в кормушки с двухсторонним подходом животных.

Раздатчик кормов с перемещающимся ленточным транспортером над кормушкой РК-50 предназначен для подачи внутрь помещения и распределения измельченных кормов по кормушкам на молочных и откормочных фермах. Раздатчик поставляется в двух вариантах: на 100 голов с одним транспортером-раздатчиком и на 200 голов с двумя транспортерами-раздатчиками. Основными узлами его являются наклонный и поперечный транспортеры, один или два транспортера-раздатчика и шкаф управления. Все транспортеры оборудованы индивидуальным электроприводом.

Транспортер-раздатчик представляет собой подвижный ленточный конвейер, длина которого равна половине длины кормушки, перемещающейся по направляющим, установленным вдоль оси кормового прохода на высоте 1,6—2,1 м. Движение транспортера осуществляется с помощью коноидных барабанов, на которые намотано по 2 витка натянутого вдоль направляющих стального троса. Скорость раздатчика регулируется сменой шестерен в передаче и может быть 0,13; 0,15; 0,17; 0,20 и 0,23 м/с. Скорость движения ленты постоянна и равна 1,3 м/с.

Корм, поступающий в приемную воронку наклонного транспортера из мобильного кормораздатчика или кормоцеха, подается на поперечный транспортер, который расположен горизонтально в центре помещения выше транспортеров-раздатчиков. Поперечный транспортер направляет поток корма на тот или иной транспортер-раздатчик. В исходном положении последний размещается по одну сторону от поперечного транспортера. Двигаясь по направляющим в другую сторону помещения, транспортер-раздатчик перемещает поступающий на него с поперечного транспортера корм и распределяет его по длине кормушки. С помощью поворотного лотка корм может быть направлен в кормушку, расположенную либо справа, либо слева от оси кормового прохода. Ширина кормового прохода не должна превышать 1,4 м.

Универсальный раздатчик кормов РКУ-200 предназначен для приема из транспортных средств, дозирования и раздачи измельченных сухих, сочных, влажных (до 70%) кормов крупному рогатому скоту. Его рекомендуется применять в животноводческих помещениях шириной 18 м с поголовьем 200 коров при беспривязном содержании животных. По своей конструктивной и технологической схеме он близок к РК-50.

В последние годы для различных животноводческих ферм и комплексов разработаны и выпускаются промышленностью поточные линии для раздачи комбинированных кормов в рассыпном и гранулированном виде, а также для раздачи кормовых смесей. Подобные линии созданы на базе дисковых транспортеров в промышленном свиноводстве и птицеводстве, на базе передвижных ленточных транспортеров в молочном скотоводстве. Поточные технологические линии раздачи кормов на фермах отличаются низкими затратами труда и высоким качеством раздачи.
